Traitement de l’eau pour les tours de refroidissement

Un guide complet sur la manière de mettre en place un système optimal de traitement de l’eau pour les tours de refroidissement.

Quel est l’objectif d’un système d’appoint automatique ? Quel est le rôle d’un traitement chimique approprié ? Comment maintenir l’eau de circulation dans des limites de fonctionnement optimales ? Autant de questions auxquelles votre consultant en refroidissement de l’eau des procédés industriels peut répondre.

Tout d’abord, voyons comment fonctionne une tour de refroidissement.

1. Brève introduction au fonctionnement de la tour d'évaporation

Le refroidissement de l’eau par l’utilisation de tours d’évaporation est un système extrêmement efficace sur le plan énergétique qui, par l’évaporation forcée d’une petite quantité d’eau, fait baisser la température du reste de la masse d’eau en circulation.

La quantité d’eau évaporée au maximum de la capacité est d’environ 2 % de la masse totale en circulation. L’exploitation de la chaleur latente d’évaporation permet donc de travailler à des températures proches du bulbe humide de l’air, avec des coûts d’exploitation très faibles par rapport au refroidissement par refroidisseurs ou à l’eau perdue.

2. Qu'advient-il de l'eau qui circule ?

Le système de refroidissement par tour d’évaporation ne peut donc être considéré ni comme un circuit complètement fermé, puisqu’il y a un échange direct avec l’air, ni comme un circuit complètement ouvert, puisque la majeure partie de l’eau est recirculée.

En raison de l’évaporation de l’eau, il est nécessaire de prévoir un système d’appoint automatique pour maintenir un niveau d’eau correct.

Par rapport à l’eau d’appoint, l’eau de circulation est principalement soumise aux phénomènes suivants qui peuvent modifier sa qualité initiale :

• Salissures et pollution dues au contact avec l’air : pour permettre l’évaporation, de grandes masses d’air sont poussées dans l’échangeur de chaleur et la tour d’évaporation joue ainsi le rôle de laveur et d’épurateur par rapport à l’air aspiré contenant des poussières, des matières organiques et d’éventuelles pollutions.
• Contamination et pollution dues au contact avec l’équipement à refroidir et au refroidissement direct éventuel des pièces.
• Augmentation continue de la concentration saline de l’eau, y compris des éventuels polluants mentionnés ci-dessus : en raison de l’évaporation d’une partie de l’eau, qui peut être considérée comme distillée, et de la réintégration qui s’ensuit, la salinité de l’eau en circulation continuerait à augmenter en l’absence d’une purge adéquate.
• Augmentation de la charge bactérienne et de la croissance des algues/biofilms en raison de conditions favorables (lumière, matières organiques, température, oxygénation).

3. Pourquoi fournir un système de traitement automatique de l'eau ?

En conséquence des considérations ci-dessus, l’eau de circulation, sans une gestion et un traitement chimique appropriés, entraînerait rapidement des phénomènes négatifs sur le système de refroidissement et une baisse de l’efficacité de l’échange, à la fois sur la tour et sur l’ensemble du circuit.

Ces phénomènes négatifs peuvent être résumés comme suit :

• L’encrassement, généralisé et surtout sur les surfaces d’échange. Il convient de noter que la formation d’un petit film d’encrassement isole les surfaces d’échange prévues (avec une conductivité thermique élevée), ce qui réduit brusquement l’efficacité du système. Si l’encrassement se poursuit dans le temps, ce film se transforme en une couche épaisse et isolante qui obstrue les passages de refroidissement et les passages de la tour.
• Corrosion, localisée ou diffuse. Les corrosions se produisent non seulement par contact direct avec l’eau de refroidissement, mais aussi sous les dépôts incrustés (corrosion sous-dépôt). Ce phénomène est très dangereux pour l’installation car il y a un risque d’endommagement des équipements et donc d’arrêt imprévu du refroidissement.
• Le développement d’algues et de biofilms, qui diminuent l’efficacité de l’échange, peut boucher les passages et entraîner des problèmes sanitaires. À l’heure actuelle, les directives applicables exigent expressément que le système soit géré de manière optimale du point de vue du contrôle de la croissance bactérienne.

Il convient de noter que les phénomènes décrits ci-dessus augmentent leurs effets lorsqu’ils se produisent simultanément. Il est donc important de faire fonctionner le système de manière optimale en ce qui concerne tous les paramètres afin de maintenir la sécurité et l’efficacité opérationnelles au fil du temps.

4. Comment effectuer un traitement adéquat de l'eau

L’objectif du traitement est donc de maintenir l’eau en circulation dans des limites de gestion optimales, en obtenant le meilleur compromis entre les résultats, la sécurité et les coûts d’exploitation. Il n’existe donc pas de système de traitement « universel », mais plutôt différentes configurations et différents degrés de complexité en fonction de la taille et du potentiel de l’installation :

• La taille et le potentiel de l’installation : en général, les petites installations utilisent des systèmes plus simples, tandis que les grandes installations utilisent des systèmes plus complexes.
• Le degré d’automatisation requis pour minimiser les efforts du personnel.
• L’adaptabilité automatique nécessaire aux variations de la charge thermique.
• Budget prévu pour le système de traitement et son fonctionnement ultérieur : en général, les systèmes plus complexes et complets permettent une économie de gestion, ils sont donc indiqués sur les installations de moyenne/grande capacité et avec un nombre important d’heures de travail par an, à l’inverse, les systèmes plus simples prévoient un coût d’achat plus contenu et sont indiqués sur les installations de petite capacité ou avec une utilisation occasionnelle.
• Type de processus, conditions de fonctionnement, qualité de l’eau d’alimentation.
• Exigences spécifiques (par exemple, imposées par le processus ou le fabricant de la machine à refroidir).

Pour obtenir un contrôle complet de l’installation, le système de traitement doit donc principalement effectuer les tâches suivantes :

• Contrôle et maintien de la concentration correcte de sel dans l’eau. Cela nécessite l’installation d’une purge automatique, qui peut être mise en œuvre avec différentes stratégies de gestion adaptées aux différentes exigences et conditions d’exploitation, et qui maintient la concentration de l’eau dans des limites gérables par le traitement.
• Contrôle et minimisation des risques d’encrassement. Pour assurer la protection contre l’encrassement, il est important d’adopter et de mettre en synergie la purge automatique, le produit de conditionnement chimique et éventuellement le système de prétraitement de l’eau.
  Contrôle et minimisation des risques de corrosion. Pour obtenir une protection contre la corrosion, il est important d’adopter et de mettre en synergie la purge automatique, le produit chimique de conditionnement et le choix approprié des matériaux de construction du système.
• Contrôle de la croissance bactérienne. Pour obtenir une protection contre la croissance d’algues et de biofilms et maintenir des conditions de fonctionnement acceptables, il est important que l’utilisation du produit d’assainissement soit soutenue par des choix de matériaux et de construction visant à minimiser le phénomène.

Comme nous l’avons déjà mentionné, il est possible et souvent conseillé d’équiper le système d’un prétraitement de l’eau, tel qu’un système d’adoucissement ou d’osmose.

Normalement, le meilleur compromis entre les résultats, les coûts de fonctionnement et la réduction de l’utilisation est obtenu avec un système d’adoucissement approprié capable de réduire totalement ou partiellement la dureté de l’eau, permettant ainsi des cycles de concentration plus intensifs. Cela permet de réduire la consommation d’eau et de produits et, en même temps, grâce à la concentration plus élevée, d’obtenir une protection plus efficace du système et une plus grande sécurité contre les effets négatifs en cas de défaillance d’une partie du traitement.

5. Aperçu du prétraitement et du facteur de concentration qui en résulte

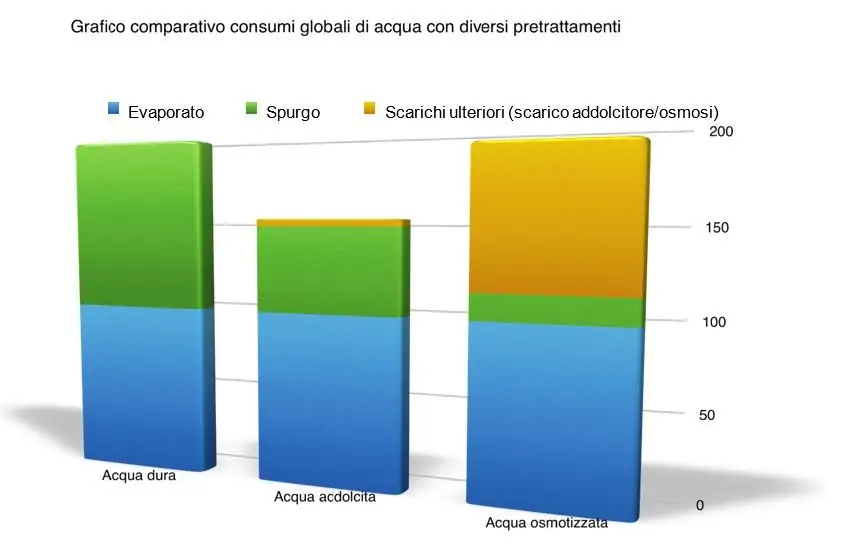

Le graphique suivant est une comparaison de la consommation globale d’eau, en tenant compte de l’eau d’alimentation dure, de l’eau adoucie ou de l’eau osmosée.

Comme le montre le graphique, les utilisations globales d’eau les plus faibles sont obtenues avec l’utilisation d’eau adoucie en raison du bon rapport de concentration obtenu et de la faible quantité d’eau requise pour la régénération de la résine.

Inversement, la solution avec alimentation par osmose est théoriquement optimale si l’on ne considère que les volumes d’eau dans la tour, mais l’impact considérable des eaux usées de l’osmose rapproche les utilisations globales d’eau de celles que l’on peut obtenir avec de l’eau dure.

Il faudrait alors tenir compte des consommations non négligeables d’électricité et d’anti-précipitant pour la fourniture d’eau osmosée ; l’eau de la tour d’osmose n’est donc conseillée que là où elle est techniquement requise et indispensable.

Le facteur de concentration de l’eau du circuit, qui est le rapport entre l’eau réalimentée et l’eau purgée du système et qui influence directement la qualité de l’eau du circuit et l’utilisation de l’eau et des produits chimiques, est fonction de plusieurs facteurs, dont les plus importants sont certainement la qualité de l’eau d’alimentation (sur laquelle le prétraitement a une influence marquée), les conditions de fonctionnement et le type/la qualité/la quantité des produits de conditionnement utilisés. D’une manière générale, en l’absence de limites spécifiques imposées à l’installation, le facteur de concentration doit permettre aux sels présents de rester en solution tout en évitant leur précipitation, compte tenu des facteurs mentionnés ci-dessus.

À titre indicatif, les facteurs de concentration réalisables, dans des conditions moyennes de température et de qualité de l’eau, sont pour les eaux dures entre 1,5 et 2,0 fois, pour les eaux adoucies entre 2,5 et 3,2 fois et pour les eaux osmosées entre 5,0 et 8,0 fois.

Les eaux de la région étant très différentes les unes des autres, il n’est pas possible de définir une ligne de gestion unique et univoque, mais il est nécessaire de procéder à une évaluation du système dans son ensemble afin de décider de la meilleure approche.

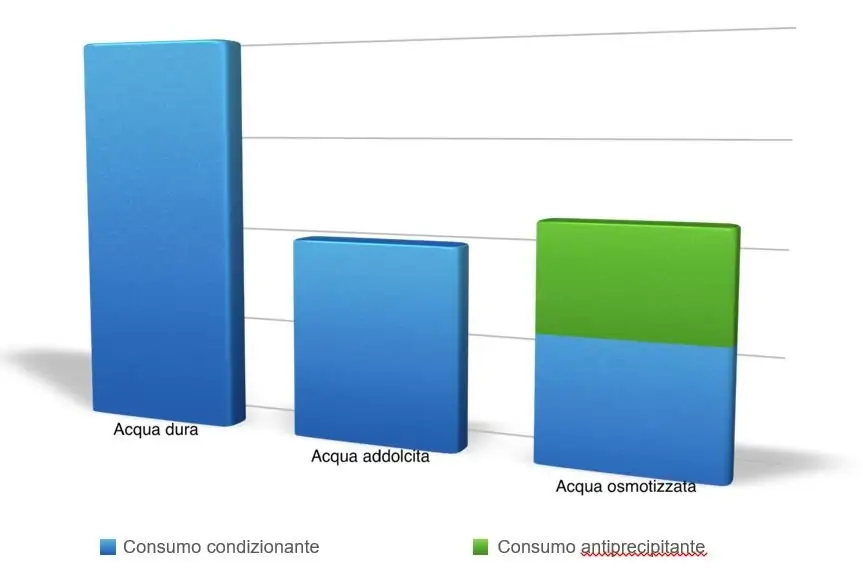

L’un des aspects à prendre en compte lors du choix du type d’alimentation est également l’utilisation de produits de conditionnement, qui influe considérablement sur le coût de fonctionnement du système ; un graphique comparatif des différentes solutions est présenté ci-après.

Le graphique montre clairement que l’utilisation d’eau adoucie ou osmosée permet de réduire considérablement les quantités globales de produits chimiques par rapport à l’utilisation d’eau dure. A titre d’information, dans le cas de l’utilisation d’eau dure dans le circuit, le système de traitement dans son ensemble s’attachera davantage à contenir l’aspect incrustant que l’aspect corrosif de l’eau dans le circuit, vice versa dans le cas de l’utilisation d’eau adoucie ou osmosée.

6. Les conclusions

L’installation et la bonne gestion d’un système de traitement adapté à l’installation de refroidissement permettent de maintenir des conditions de fonctionnement stables et une efficacité élevée au fil du temps. Grâce aux systèmes automatiques prévus, il est possible de gérer la tour de la meilleure façon possible et avec peu d’efforts opérationnels.

En évaluant de manière appropriée les exigences spécifiques de chaque installation, il est possible d’envisager le système de gestion adéquat, avec différents degrés de complexité, pour permettre les performances requises à un coût d’exploitation acceptable.

L’adoption de systèmes de traitement et de prétraitement plus complets, pour un coût initial plus élevé, permet de réduire les coûts d’exploitation de l’installation et est donc toujours recommandée lorsque la capacité thermique moyenne de l’installation commence à devenir importante.
