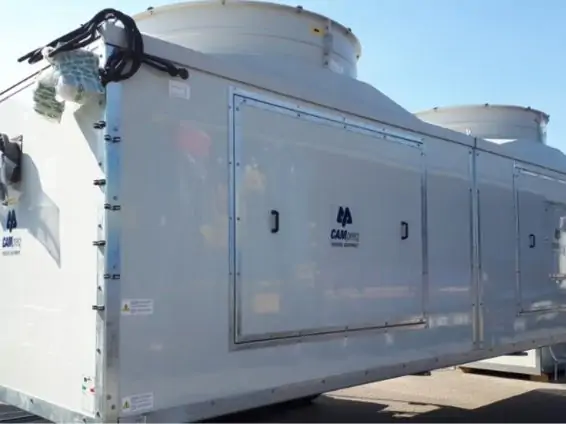

Tours de refroidissement industrielles pour une usine de papier en Suède

De grandes tours industrielles pour une papeterie en Suède

Taille maximale, bruit minimal. Les tours de refroidissement PME fournies à CAMpreq, installées dans une papeterie du centre de la Suède, combinent une conception appropriée avec des débits d’eau élevés et des solutions pour des niveaux de bruit faibles. Comme toujours, il était essentiel de recueillir des informations auprès de ceux qui utiliseront les systèmes d’évaporation dans leurs installations de production.

  • Approvisionnement d'une usine de papier suédoise, avec le soutien du partenaire national de longue date de MITA
  • Tours de refroidissement pour des débits d'eau élevés
  • Version super silencieuse avec moteurs à 16 pôles et ailettes spéciales
Entreprise
Papeterie suédoise
Année
2019
Localisation
Suède
Type d'interlocuteur
Distributeur national
Champ d'application
Fabrication du papier
Liste des exigences du client
- Débit élevé d'eau à refroidir (environ 1 600 m³/h)
- Faible niveau sonore
Fluide et température de sortie
Eau à 31°C (à partir de 49°C initialement)
Technologies fournies
N° 4 tours de refroidissement en circuit ouvert PME-E 7204 : longueur 7,2 mètres, hauteur 1,2 mètre chacune
Autres offres spéciales
Version "Super Silent" avec moteurs à 16 pôles et ventilateurs à profil aérodynamique spécial
La clé du succès
- Réduction des coûts de transport et d'installation
- Support continu du partenaire local (CAMpreq)
- Solution durable et facile à entretenir

1. Contexte de l'installation

Le choix de la meilleure solution a été fait avec l’utilisateur final : c’est ce qu’explique notre distributeur CAMpreq, qui a effectué plusieurs visites de reconnaissance chez le client avec le responsable de secteur de MITA : « Afin de s’adapter aux conditions du site et de minimiser les coûts totaux de l’installation, nous avons effectué des visites sur place et présenté différentes solutions d’aménagement, après quoi le client a fait son choix ».





2. La solution proposée

Deux éléments ont été décisifs pour le dimensionnement de la tour : le débit d’eau élevé à refroidir, environ 1 600 m³/h, et les limites sonores strictes imposées simultanément. Par conséquent, une solution personnalisée a été réalisée avec 4 tours de refroidissement à circuit ouvert de type PME-E 7204 en exécution Super Silent.

Les tours, d’une longueur de 7,2 mètres chacune, montent quatre couches verticales d’échangeurs de chaleur : d’une hauteur de 1,2 mètre, elles permettent un saut de température final impressionnant de 18 degrés (de 49 degrés pour l’eau entrante à 31 degrés pour l’eau sortante).

3. Autres spécifications techniques

Quatre tours de grande taille mais peu bruyantes, selon les spécifications du client. La version « Super Silent » installée utilise des moteurs à 16 pôles et des ventilateurs avec un profil d’aile spécial. Il s’agit d’une solution qui permet de réduire considérablement les niveaux de pression et de puissance acoustique tout en minimisant la puissance installée. Il en résultera des économies d’énergie considérables, que le client a déjà explicitement appréciées.

Pour réduire encore les niveaux sonores, MITA a également fourni des tapis anti-déversement dans les bassins de collecte et des casques antibruit, qui contribuent tous deux à minimiser la composante sonore associée à la chute de l’eau dans le bassin.

En accord avec le client, des tours PME-E ont également été choisies au lieu de tours érigées sur le terrain pour minimiser le temps d’installation.

Dall’Italia alla Svezia centrale, le quattro torri di raffreddamento MITA sono state spostate per oltre 2.000 km tramite trasporto intermodale: tir, ferrovia, battello, nuovamente tir. Per essere posizionate infine sul tetto di una costruzione, predisposta appositamente dal cliente per la raccolta dell’acqua del circuito.

4. La clé du succès

Le fait d’avoir un partenaire national de confiance depuis de nombreuses années est un atout pour suivre le client de la meilleure façon possible pendant toutes les phases du projet : même en suivant en détail les exigences de l’utilisateur final, CAMpreq et MITA ont pu réduire les coûts de transport et d’installation.

En outre, certaines caractéristiques de construction, typiques des tours d’évaporation de MITA Cooling Technologies, ont convaincu l’utilisateur final : fibre de verre incorporable comme matériau d’utilisation, grandes portes latérales pour l’inspection et la maintenance interne facile.
