Systèmes intégrés de refroidissement

1. Relever le défi critique du refroidissement intégré

Pour le leader du secteur et le responsable des opérations, la gestion d’une usine de production moderne nécessite un équilibre constant entre la réduction des coûts d’exploitation, l’optimisation de l’efficacité de l’usine et la simplification de la gestion. Les tarifs de l’énergie et des matières premières sont devenus considérables : c’est pourquoi la gestion efficace du refroidissement de l’eau devient également un levier stratégique fondamental.

Souvent, ceux qui gèrent la dissipation de chaleur dans les processus industriels ne cherchent pas seulement une tour de refroidissement, mais ont besoin d’une solution complète pour une gestion efficace et automatisée, avec certaines difficultés à maîtriser.

• Coût d’exploitation élevé ou volatile. L’augmentation du prix de l’énergie et la nécessité d’une gestion prudente de l’eau exigent une efficacité sans compromis. Les systèmes intégrés MITA sont conçus pour réduire de manière significative l’utilisation de l’électricité et de l’eau ainsi que le coût du traitement du fluide industriel, en optimisant le fonctionnement et en évitant le gaspillage tout au long de la journée et de l’année.

• Fiabilité maximale et continuité opérationnelle. La surchauffe ou une fluctuation de température incontrôlée peut entraîner des arrêts d’exploitation coûteux et un gaspillage de matériel. Notre solution intégrée assure une stabilité de température grâce à un effet de volant thermique et offre une autonomie significative en cas d’interruption temporaire de l’approvisionnement en eau. Elle réduit également l’usure de la partie électromécanique, diminuant ainsi les coûts de maintenance.

• Nécessité d’un interlocuteur unique. La mise à niveau ou l’installation d’un système de refroidissement peut impliquer la coordination avec plusieurs fournisseurs, ce qui représente une dépense considérable de temps et de ressources. Le système intégré de MITA est une solution pré-assemblée et « plug-and-play » qui intègre chaque composant clé, du traitement de l’eau au groupe de pompage et au panneau de commande, garantissant un partenaire de confiance unique pour l’ensemble de l’installation. Cela réduit également les coûts d’installation et de test.

• Automatisation et circularité. En plus des économies de coûts, ce système facilite l’intégration avec les systèmes de gestion de l’entreprise, permettant la surveillance à distance, la collecte de big data et la maintenance prédictive, contribuant ainsi à une exploitation plus durable. Le traitement automatisé aide également à maintenir une qualité d’eau correcte, réduisant les rejets et les coûts associés.

MITA Cooling Technologies comprend que ce défi nécessite une solution complète. Notre système intégré est conçu pour résoudre les défis critiques de votre processus de production, en garantissant l’efficacité énergétique, la stabilité opérationnelle et la responsabilité environnementale.

2. Guide complet des systèmes avancés pour Tours de Refroidissement : ce qu'ils sont et quand ils sont nécessaires

Un système de refroidissement intégré de MITA est une solution complète, spécifiquement conçue pour la gestion efficace et automatisée de la tour de refroidissement par évaporation. Il se compose d’une structure, généralement un bassin monolithique en béton armé, qui remplit une double fonction : contenir l’eau industrielle et servir de surface d’appui ou de base pour la tour de refroidissement. Cette structure intègre également un local technique qui abrite tout l’équipement nécessaire à la gestion de l’eau et au contrôle du système.

Ce système est conçu pour intégrer chaque composant clé d’une installation de refroidissement dans une unité rapidement assemblable, prête pour une connexion immédiate au système hydraulique et électrique du client (une solution « plug and play »). La solution est également vérifiée et testée par MITA avant l’expédition, en simulant son fonctionnement.

Vous avez besoin d’un système de refroidissement intégré MITA dans ces scénarios.

• Lorsque vous cherchez une solution de refroidissement « tout-en-un » : si vous avez besoin d’un système consolidé qui combine les fonctions de collecte, de traitement, de pompage et de contrôle de l’eau, tout en fournissant une base solide pour votre tour de refroidissement, une unité intégrée est idéale.

• Pour une plus grande efficacité et automatisation : ce système est spécifiquement conçu pour une gestion plus efficace et automatique de la tour de refroidissement, réduisant l’intervention manuelle et optimisant les performances.

• Pour simplifier la phase de projet : le système intégré réduit considérablement la complexité de la conception, de l’assemblage et de la mise en service, car il est pré-conçu et prêt pour une connexion rapide.

• Lorsque la qualité et la consommation de l’eau sont un aspect critique : le système inclut une fonctionnalité complète de traitement de l’eau (dosage, contrôle de la salinité, adoucissement) pour prévenir l’entartrage et la corrosion, réduire la consommation d’eau et abaisser les coûts de traitement.

• Pour une meilleure stabilité de la température et une autonomie opérationnelle : le grand bassin de stockage de l’eau fournit un effet de volant thermique, garantissant une température stable et offrant un tampon en cas d’interruption temporaire de l’approvisionnement en eau.

• Lorsque vous cherchez un interlocuteur unique : MITA Cooling Technologies offre une solution complète et testée avec un résultat garanti, vous permettant de vous fier à un seul fournisseur pour l’ensemble de l’installation.

3. Types de systèmes intégrés et de centrales de refroidissement MITA

MITA Cooling Technologies propose deux principaux types de systèmes de refroidissement intégrés : le MITA System A et le MITA System B. Les deux solutions sont conçues pour une gestion efficace et automatique des tours de refroidissement et des refroidisseurs, réduisant considérablement les phases de conception et de montage pour le client. Elles fournissent un interlocuteur unique pour l’ensemble de l’installation.

• Le MITA System A est réalisé avec un seul bassin monolithique rectangulaire en béton armé, complété par une paroi de séparation interne pour séparer l’eau chaude et l’eau froide. Il est associé à un local technique avec une structure mixte acier/aluminium et une fermeture en panneaux sandwich de 25 mm pour l’isolation. Cette solution est idéale pour les tours de refroidissement de petite et moyenne taille et les installations avec des besoins de puissance contenus, offrant un faible encombrement. Il offre une puissance thermique de 151 kW à 1 279 kW, avec un débit d’eau de 13 m³/h à 110 m³/h et un volume de stockage entre 5 m³ et 8,5 m³. Chaque bassin est équipé d’un trou d’homme pour l’inspection et le nettoyage.

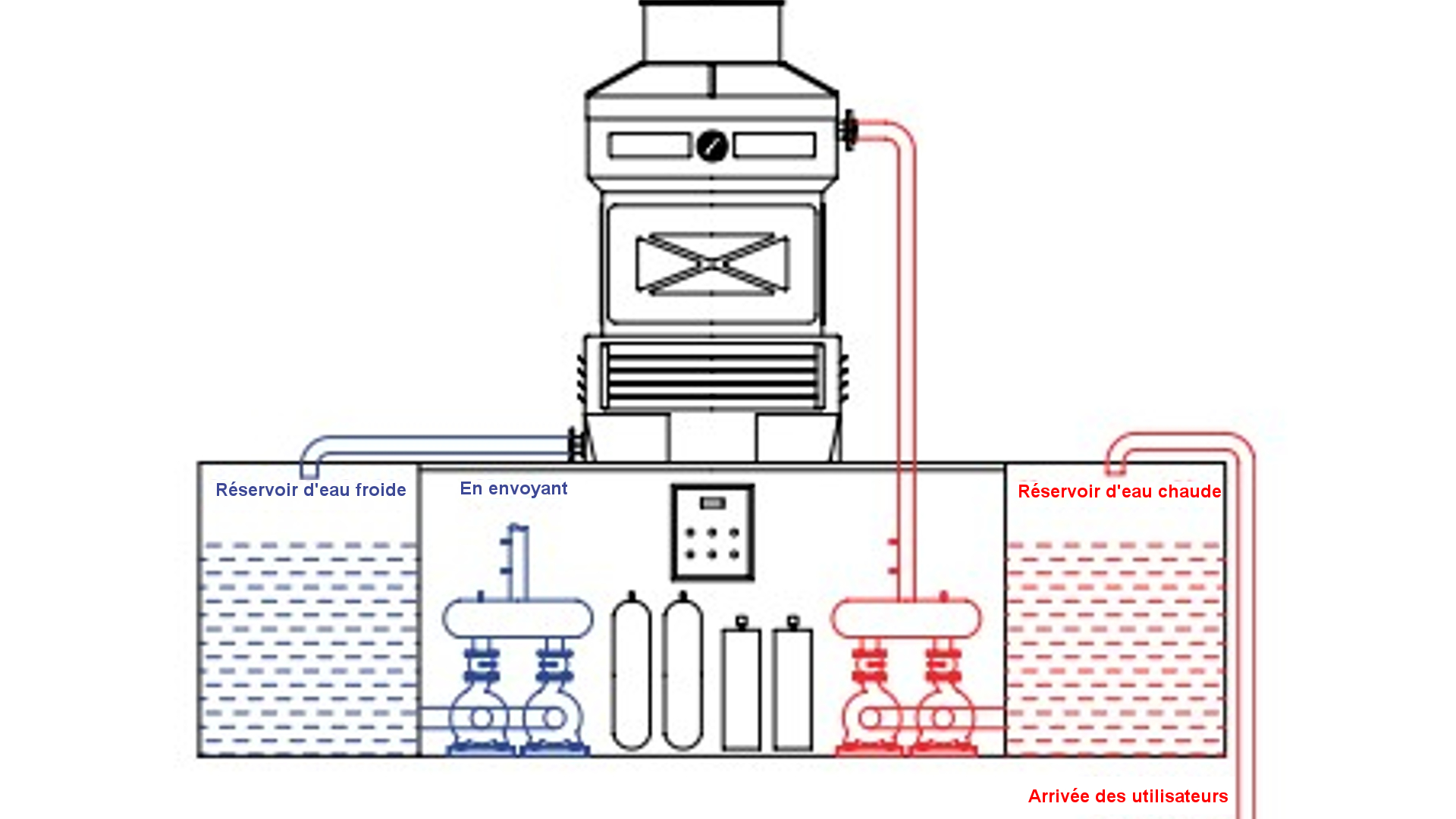

• Le MITA System B est quant à lui constitué d’une structure monolithique en béton armé qui intègre deux bassins externes, avec un local technique interposé pour loger les équipements. Les deux bassins garantissent un plus grand stockage d’eau, permettant la gestion d’installations de plus grande capacité, et permettent le positionnement de tours de refroidissement à double cellule au-dessus de l’unité. Les modèles de MITA System B offrent une puissance thermique de 163 kW à 2 907 kW, avec des débits d’eau de 100 m³/h à 250 m³/h et des volumes de stockage entre 10 m³ et 20 m³. Ils comprennent également un trou d’homme pour l’inspection et le nettoyage.

Les deux systèmes sont des solutions « plug and play », pré-testées et prêtes à être connectées. Les principaux avantages : haute efficacité, stabilité de la température, simplicité de gestion, réduction des coûts et compatibilité Industrie 4.0.

4. Composants de pointe dans les systèmes de refroidissement intégrés avancés de MITA

Fiabilité, continuité opérationnelle, optimisation des ressources : ce sont les avantages que MITA Cooling Technologies souhaite offrir à ses clients à travers ses systèmes intégrés pour la gestion des eaux de refroidissement.

Chaque unité se compose d’un système complet de traitement de l’eau, d’un groupe de pompage avec une connexion hydraulique, d’un panneau de commande et de contrôle électrique, d’un boîtier de confinement (local technique) et d’un bassin de collecte d’eau monolithique en béton armé. Elle comprend également des services électriques essentiels tels que l’éclairage automatique, une prise de courant de service et une protection antigel via un réchauffeur électrique.

Ci-dessous, les systèmes qui composent le MITA System A et le MITA System B.

• Pompage. Le système est équipé d’un double circuit hydraulique séparé – un circuit tour et un circuit utilisateur – chacun géré par un groupe de pompage dédié pour une plus grande flexibilité. Les deux circuits sont gérés par des variateurs de fréquence, garantissant une adaptabilité à la charge thermique, des économies d’énergie significatives, un fonctionnement sûr et un niveau sonore réduit. La pompe est une électropompe centrifuge normalisée, monobloc avec accouplement direct moteur-pompe, conforme à la norme EN 733 pour la fiabilité et l’interchangeabilité. Elle est équipée d’un joint anti-vibrations, d’un papillon et d’un clapet anti-retour.

• Panneau de commande intelligent. La gestion du système est confiée à un panneau électrique de commande et de puissance sophistiqué, conçu pour le fonctionnement automatique du circuit de refroidissement avec une tour de refroidissement. Un PLC à écran tactile garantit une sécurité de contrôle maximale, une fonction programmable et une signalisation claire des alarmes avec un historique des données. Une fonctionnalité de commande à distance est également disponible via une commande de démarrage/arrêt et un contact d’alarme général. Le panneau a une protection IP54.

• Capteurs de précision. L’unité est équipée de capteurs 4-20 mA de haute précision pour le contrôle de la température et de la pression (capteur en acier inoxydable 316 pour la régulation du variateur). Le niveau d’eau est surveillé par un capteur 4-20 mA associé à un capteur de sécurité capacitif pour protéger la pompe contre les bas niveaux d’eau, avec une tuyauterie transparente pour un contrôle visuel.

• Système de traitement de l’eau automatisé. Fondamental pour l’efficacité, la qualité de l’eau est gérée par un équipement conçu pour prévenir l’entartrage, la corrosion et la contamination organique.

  • Le DOSC (contrôle du dosage et de la salinité) assure un dosage proportionnel d’un produit anti-tartre, anti-corrosion et biocide en fonction de la consommation d’eau réelle, avec une salinité contrôlée par une purge temporisée automatique.

  • Le SAL CONTROL offre une gestion précise de la salinité via une purge temporisée ou un conductimètre inductif/résistif.

  • L’adoucisseur d’eau électronique (CAB et VD), y compris le système de régénération volumétrique à double colonne, garantit un approvisionnement continu en eau adoucie en éliminant les sels de calcium et de magnésium, réduisant l’entartrage et améliorant les économies d’exploitation.

• Assemblage et connectivité robustes : tout l’équipement interne est pré-connecté hydrauliquement et électriquement à l’intérieur de l’unité centrale. La tuyauterie utilise de l’acier noir avec soudure à l’arc submergé et un joint auto-centrant, ou une connexion filetée galvanisée pour les diamètres inférieurs, renforcée par un joint anti-vibrations et fixée à la structure. La connexion électrique utilise un câble multipolaire à double isolation avec protection IP55, conforme à la norme CEI-UNI.

Différents systèmes, un seul objectif : gérer les eaux de refroidissement de manière efficace, sûre et automatisée.

Traitement de l'eau pour les tours de refroidissement

Lire l'article et en savoir plus

5. Application et étude de cas des systèmes de refroidissement intégrés MITA

Les systèmes intégrés MITA sont conçus pour fournir une gestion de l’eau et une base robustes et efficaces pour les tours de refroidissement dans divers secteurs industriels. Bien qu’ils soient largement applicables à toute activité industrielle nécessitant un refroidissement précis et une gestion efficace de l’eau, leur principale force réside là où la gestion efficace et automatisée d’une tour de refroidissement et de son circuit hydraulique est cruciale pour des performances optimales et l’utilisation des ressources.

Voici quelques exemples notables qui démontrent son efficacité dans des environnements exigeants.

• Fonderie et industrie des métaux : Fonderia Casati. Cette entreprise historique de Varèse, en Italie, a intégré avec succès le système de refroidissement MITA pour automatiser ses processus industriels et maintenir sa compétitivité européenne, en tirant parti des capacités Industrie 4.0 de la solution. En 2019, MITA a fourni à Fonderia Casati une tour de refroidissement de type PMS et une centrale de refroidissement intégrée (EasyBox – MITA System A) pour la gestion de l’eau et la surveillance à distance, en soutien d’un nouveau four à induction nécessitant environ 400 kW de puissance de refroidissement. Cette unité intégrée comprend un bassin monolithique en béton armé avec une cloison de séparation pour séparer l’eau chaude et l’eau froide et un local technique avec un PLC à écran tactile pour le contrôle automatique des pompes, du groupe de ventilation, de la pression et de la salinité de l’eau, du niveau et du dosage chimique. Le système est compatible avec l’Industrie 4.0, permettant l’échange de données avec le système de gestion de l’entreprise via le protocole Modbus TCP sur Ethernet, ce qui a permis d’optimiser l’utilisation de l’eau et de l’énergie. Cela a également contribué à réduire les coûts d’installation et de maintenance grâce aux composants pré-assemblés.

• Plastiques et Caoutchouc : Iltar-Italbox Spa. Pour leur nouvelle usine de production en Hongrie en 2023, Iltar-Italbox a demandé un système de refroidissement haute performance et à faible bruit pour soutenir les lignes de moulage de polypropylène expansé, qui impliquaient un saut thermique de plus de 40°C et une puissance thermique de 2 125 kW. MITA a fourni une tour de refroidissement à circuit ouvert PME 2854 E 2V SILENT, le MITA Control System (MCS) avec contrôle par variateur pour des économies d’énergie et d’eau, et une centrale de refroidissement intégrée MITA System B/X. Cette unité intégrée dispose d’un bassin monolithique en béton armé pour le confinement de l’eau et d’un local technique pour le dosage chimique, le contrôle de la salinité et la gestion centralisée des paramètres. La solution a garanti les performances souhaitées, un faible niveau sonore et a permis le contrôle à distance des opérations de la tour depuis le siège italien du groupe.

• Industrie Alimentaire : Vinaigrerie (Reggio Emilia). En 2023, un producteur historique de vinaigre balsamique de la province de Reggio Emilia, en Italie, devait optimiser le refroidissement de ses fermenteurs, nécessitant un débit d’eau de 190 m³/h et des températures de sortie inférieures à la température de bulbe humide même pendant les étés chauds, en s’intégrant aux tours MITA existantes. MITA a fourni une tour de refroidissement PME 5704 E Silent, une centrale de refroidissement intégrée Easyblock 200 – MITA System B), et un refroidisseur à air Frigofluid (faisant partie du groupe MITA) RWE 450/4ax-ST HT. Cette combinaison assure un contrôle précis de la température pour les fermenteurs même pendant les pics estivaux, a amélioré l’efficacité opérationnelle, a permis une intégration optimale du système et a réduit les émissions sonores. La centrale Easyblock 200 facilite l’optimisation du circuit utilisateur et la gestion de l’eau de la tour. Le succès est également dû à la synergie entre les systèmes de MITA Cooling Technologies et Frigofluid.

7. L'avantage MITA : au-delà du fournisseur d'un système de refroidissement intégré

Choisir MITA, c’est collaborer avec une entreprise qui offre une approche complète du refroidissement industriel.

Nous ne sommes pas un simple fabricant d’une unité de refroidissement intégrée, nous sommes votre consultant en refroidissement et réfrigération, dédié à l’optimisation de vos ressources et de votre productivité. Nous avons toujours basé notre engagement sur quelques points clés.

• Approche consultative : nous approfondissons votre processus, votre défi et votre objectif spécifique, en fournissant une solution sur mesure plutôt qu’un simple équipement.

• Logiciel de sélection avancé : notre expertise est soutenue par un logiciel avancé pour l’analyse des performances et l’optimisation énergétique, garantissant la sélection du meilleur refroidisseur pour votre projet.

• Focalisation sur le Coût Total de Possession (TCO) : nous vous aidons à minimiser la consommation d’électricité et d’eau, à réduire les coûts de maintenance grâce à une usure électromécanique moindre et à prévenir les temps d’arrêt, réduisant ainsi considérablement les dépenses d’exploitation globales.

• Spécialiste de l’optimisation énergétique : notre système intègre des fonctionnalités telles que le MITA Control System (MCS) avec variateur de fréquence et la compatibilité Industrie 4.0 pour la surveillance à distance, permettant une adaptation dynamique à la charge thermique, garantissant une efficacité maximale et réduisant le bruit.

• Support complet : de la consultation initiale et de l’évaluation de l’installation à la conception personnalisée, à la connexion hydraulique et électrique et au service après-vente qui comprend une inspection, la gestion à distance et une pièce de rechange, nous fournissons un soutien de bout en bout.

• Ingénierie italienne : notre solution représente la technologie Made in Italy, disponible sur tout le marché européen, reflétant un haut standard de qualité et de fiabilité.

Consultants en refroidissement

Découvrez notre approche

8. Parlons de votre besoin d'un système de refroidissement intégré

Prêt à optimiser votre processus de refroidissement industriel et de gestion de l’eau ? L’équipe de MITA Cooling Technologies est à votre disposition pour :

• discuter de votre application spécifique et de votre défi de refroidissement,

• fournir une évaluation technique et suggérer l’unité intégrée la plus adaptée,

• offrir un devis compétitif,

• expliquer comment notre processus de sélection détaillé garantit une efficacité énergétique maximale et la solution optimale pour vos besoins.

Faites le pas suivant vers un refroidissement industriel fiable, efficace et durable avec le système intégré MITA.
